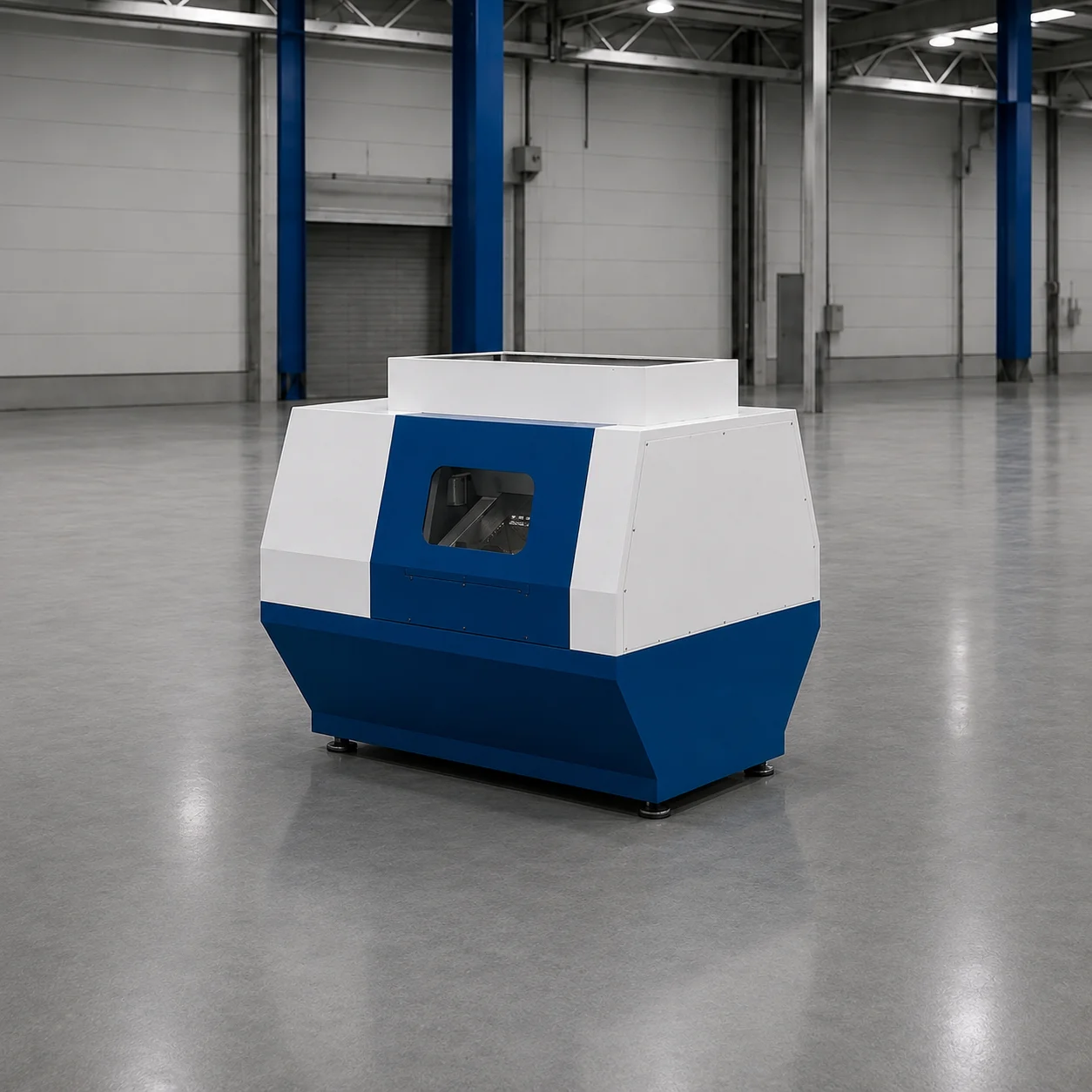

Rotary Punch Delme

Name: Rotary Punch Delme
Brand: YILSA Machinery
SKU: KK-RP

Patentli Rotary Punch Sürekli Sac Delme Ünitesi

Sacla aynı hızda dönen zımba tamburları sayesinde rulo sacı hiç durdurmadan 24 m/dk hızla deler. Eksantrik preslerin aksine darbesiz ve çapaksız üretim sağlar.

Delme Hızı24 m/dk

Sac Kalınlığı0,7 – 2,0 mm

Motor Gücü22 kW AC

TeknolojiRotary Punch

Katalog İndir (PDF)

PATENTLİ PERFORASYON

TEKNİK PARAMETRE & MÜHENDİSLİK ANALİZİ

Patentli Rotary Punch Sürekli Sac Perforasyon Teknolojisi

Geleneksel pres hatlarının yerini alan Patentli Rotary Punch Delme Ünitesi, rulo sacı hiç durdurmadan delerek kablo kanalı imalatında 4–6 kat hız artışı sağlar.

Dur-Kalksız Rotary Punch Perforasyonu

Geleneksel hatlarda yaklaşık 400 tonluk eksantrik preste sac her delme adımında durdurulmak zorundadır. Rotary Punch sisteminde ise zımba tamburları rulo sac ile aynı hızda dönerek 24 m/dk kesintisiz hızda delme yapar; 8 saatlik vardiyada 11.520 metre sac işlenir.

Dur-kalk hareketinin ortadan kalkması darbe yüklerini yok eder ve enerji tüketimini metre başına 0,16–0,25 kWh seviyesine indirir (pres hatlarında 0,8–1,2 kWh/m).

Delme Hızı: 24 m/dk | Verimlilik: 4–6 Kat Hız

Çapaksız Delik Geometrisi

Rotary Punch zımbaları, 0,7 mm ile 2,0 mm arasındaki pre-galvaniz ve siyah St37 saclarda 7×18 mm oval (R3,5) delikleri yatayda 50 mm, dikeyde 25 mm aralıkla açar.

Zımba ve kalıplar 1.2379 (D2) takım çeliğinden 60 HRC sertlikte üretilir; delik kenarları temiz ve çapaksız çıkar.

Sac Kalınlığı: 0,7 – 2,0 mm | Kalıp: 1.2379 (D2), 60 HRC

22 kW AC Tahrik ve Kompakt Şase

Ünite, 22 kW AC motor ve hız sürücüsü ile tahrik edilir; ayrı bir servo besleyiciye ihtiyaç duymaz. Hat PLC ve HMI ile yönetilir.

Rotary Punch, doğrultma-sürme ünitesi ve giyotin makas yaklaşık 2 × 2,5 × 1,5 m ölçülerinde, yaklaşık 3,2 ton ağırlığındaki ortak bir şase üzerinde yer alır.

Tahrik: 22 kW AC + Hız Sürücüsü | Kontrol: PLC + HMI
