Tel Ezme Hattı
Hassas Tel Ezme ve Otomatik Boylama Hattı
Filmaşin Tel Ezme ve Boy Kesme Ünitesi entegrasyonuyla ham filmaşin teli istenilen ölçülerde yassılaştırarak temiz kenarlarla boylayan kompakt ve yüksek kârlılıklı hat.
Adım Adım Üretim Metodolojisi
Tel Ezme Hattı, filmaşin teli istenilen kesit ve et kalınlığında yassılaştırarak istenen boylarda kesen kompakt ve yüksek verimli bir sistemdir. Hazır yassı lama yerine filmaşin tel kullanıldığı için hammadde giderlerinde %40'a varan tasarruf sağlar.
Öne Çıkan Mühendislik Parametreleri
- Takım çeliği tamburlar ve merkezi sıkma sistemi ile teli tek adımda istenen kesite ezme
- Salınım boşluğu sayesinde ezme makinesi durmadan çalışırken PLC kontrollü pnömatik giyotin ile boy kesme
- Müşterinin tel çapı ve şerit ölçüsüne göre tasarlanan tambur sistemi
"Ø10.0 mm'ye kadar filmaşin teli takım çeliği tamburlarla tek adımda yassılaştıran, PLC kontrollü pnömatik giyotinle boylayan sistem."
Filmaşin Tel Ezme
Boy Kesme Ünitesi
Hassas Filmaşin Tel Ezme ve Boylama Hattı Mühendislik Özellikleri
Yılsa Tel Ezme ve Boylama Hattı, Ø10.0 mm'ye kadar filmaşin telleri yassılaştırıp istenilen boylarda kesen kompakt bir soğuk haddeleme ve şekillendirme sistemidir.
Müşterinin istediği ölçüye göre tasarlanan takım çeliği tamburlar sayesinde hat, otomotiv, beyaz eşya, yapı ve yay imalat sektörlerinin ihtiyaç duyduğu özel kesitli lama ve şerit telleri hazır lama satın almaya gerek kalmadan üretir.
Takım Çeliği Tamburlarla Haddeleme

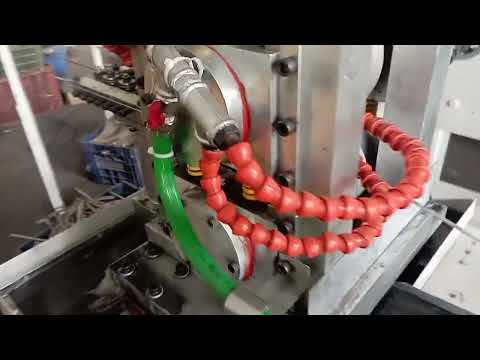

Kangal halindeki Ø10.0 mm'ye kadar filmaşin tel, yatay pasif rulo açıcıdan 1.2379 (D2) veya 1.3343 (HS6-5-2C) çeliğinden tamburların arasına beslenir ve tek adımda soğuk haddelenir. Tamburlar arası mesafe merkezi sıkma sistemi ile ayarlanır; tamburun yatayda kaydırılarak ezme noktasının değiştirilmesi ve %5 bor yağlı devir daim soğutma sayesinde kalıp ömrü çok uzar.
Salınım Boşluğu & Kesintisiz Ezme
Haddeleme ünitesi ile boy kesim ünitesi arasındaki salınım boşluğu, ezilmiş şeridin birikmesini sağlar. Sürücü dur-kalk mantığıyla kesim yaparken tel ezme makinesi 45 m/dk'ya varan hızlarda durmadan çalışmaya devam eder; böylece üretim kaybı oluşmaz.
PLC Kontrollü Kesim & Düşürme Masası
Yassılaştırılan şerit, PLC kontrollü sürücü vasıtasıyla pnömatik giyotin makasa beslenir ve ekrandan girilen boyda kesilir. Kesilen parçalar düşürme masasında düzenli şekilde toplanır.
Hattı Oluşturan Makineler

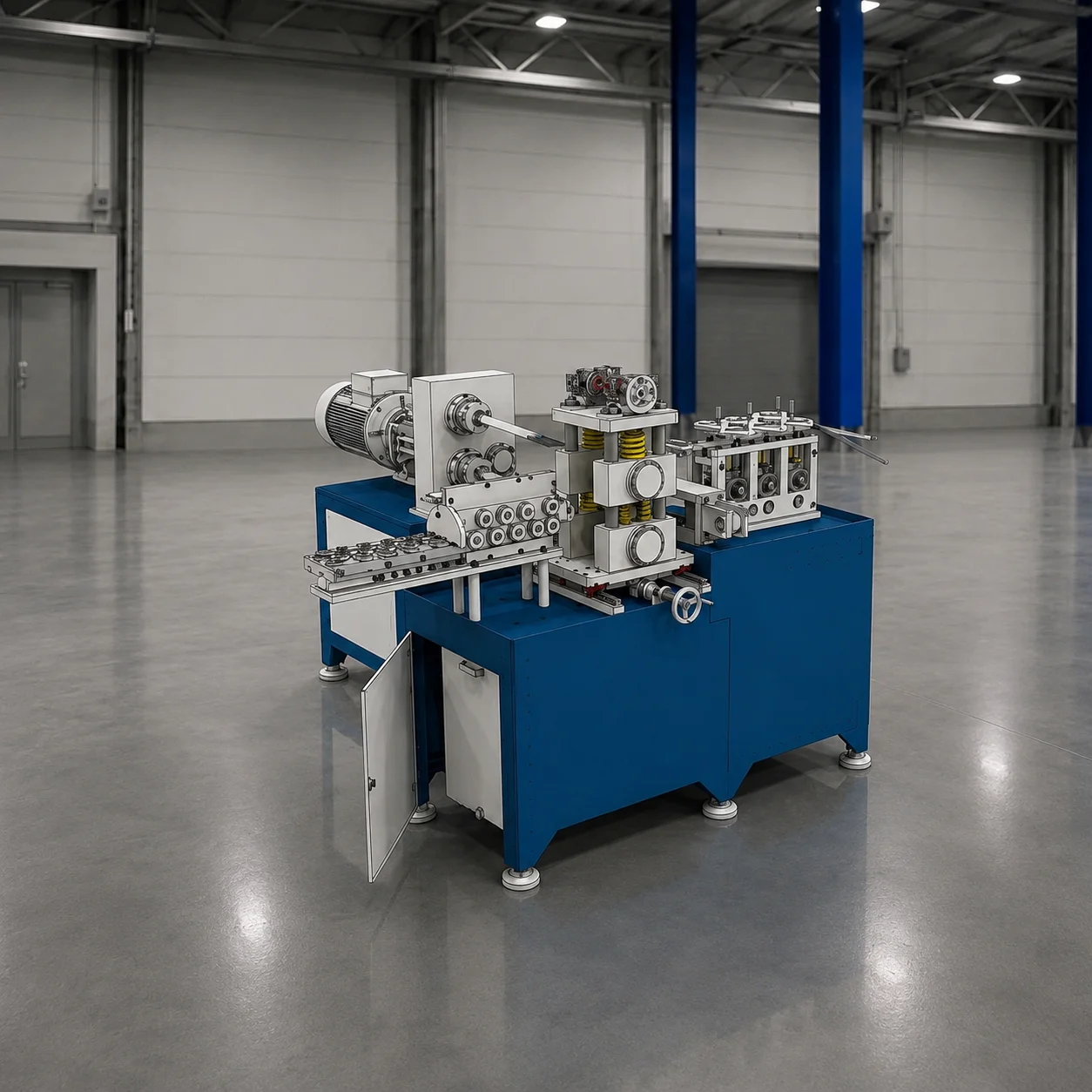

Filmaşin Tel Ezme
Çok Amaçlı Yassı Tel Ezme ve Profilleme Ünitesi
Farklı çaplardaki filmaşin telleri müşteri taleplerine uygun yassı profillere çevirir. Merkezi sıkma ile ayarlanan tambur mekanizması ile esnek üretim sunar.
Boy Kesme Ünitesi
Sürücü, Pnömatik Giyotin ve Düşürme Masalı Boylama Sistemi
PLC kontrollü sürücü ile çalışan pnömatik giyotin ünitesi, yassılaşmış şeridi istenen boylarda keser ve düşürme masasına bırakır.
