Transfer Pres Hattı
Tam Otomatik Duvar Konsolu ve Askı Profili Üretim Hattı
Rulo açıcı, doğrultma ve sürme ünitesi ile hidrolik transfer presi tek bir ana gövde etrafında otomatik olarak birleştiren; 100–600 mm arasındaki tüm boylarda normal ve ağır hizmet duvar konsolu üst parçası ile tava askı profilini tek rulo ve tek kalıpla üreten kompakt hat.
Adım Adım Üretim Metodolojisi
Transfer Pres Hattı; rulo açıcı, doğrultma/sürme, delme, kesme ve bükme ünitelerinin tek bir ana gövdede otomatik olarak birleştiği monolitik bir sistemdir. Parça istasyonlar arasında 2 eksenli lineer robotla taşınır. 100 mm'den 600 mm'ye kadar farklı boylardaki normal ve ağır hizmet duvar konsolu üst parçaları ile tijli tavan sistemlerinde kullanılan tava askı profilleri, tek rulo sac genişliği ve tek kalıp setiyle, yalnızca ekrandan reçete değiştirilerek üretilir. Olası arızalar ikaz lambalarıyla bildirilir.
Öne Çıkan Mühendislik Parametreleri
- Normal ve ağır hizmet duvar konsolu üst parçaları ile tava askı profili tek hatta
- 100–600 mm arasındaki tüm boylar tek rulo sac ve tek kalıp setiyle
- Boy değişimi mekanik ayar gerektirmeden ekrandan dijital reçete ile
- İstasyonlar arası parça transferi konum kontrollü, döner kafalı 2 eksenli lineer robotla
"100–600 mm arasındaki tüm duvar konsolu üst parçası ve tava askı profili boylarını tek rulo ve tek kalıpla, dakikada 5–6 adet üreten robot transferli hidrolik hat."
Rulo Açıcı
Doğrultma ve Sürme
Transfer Pres
Transfer Pres ile Duvar Konsolu ve Tava Askı Profili Üretim Hattı Mühendislik Özellikleri

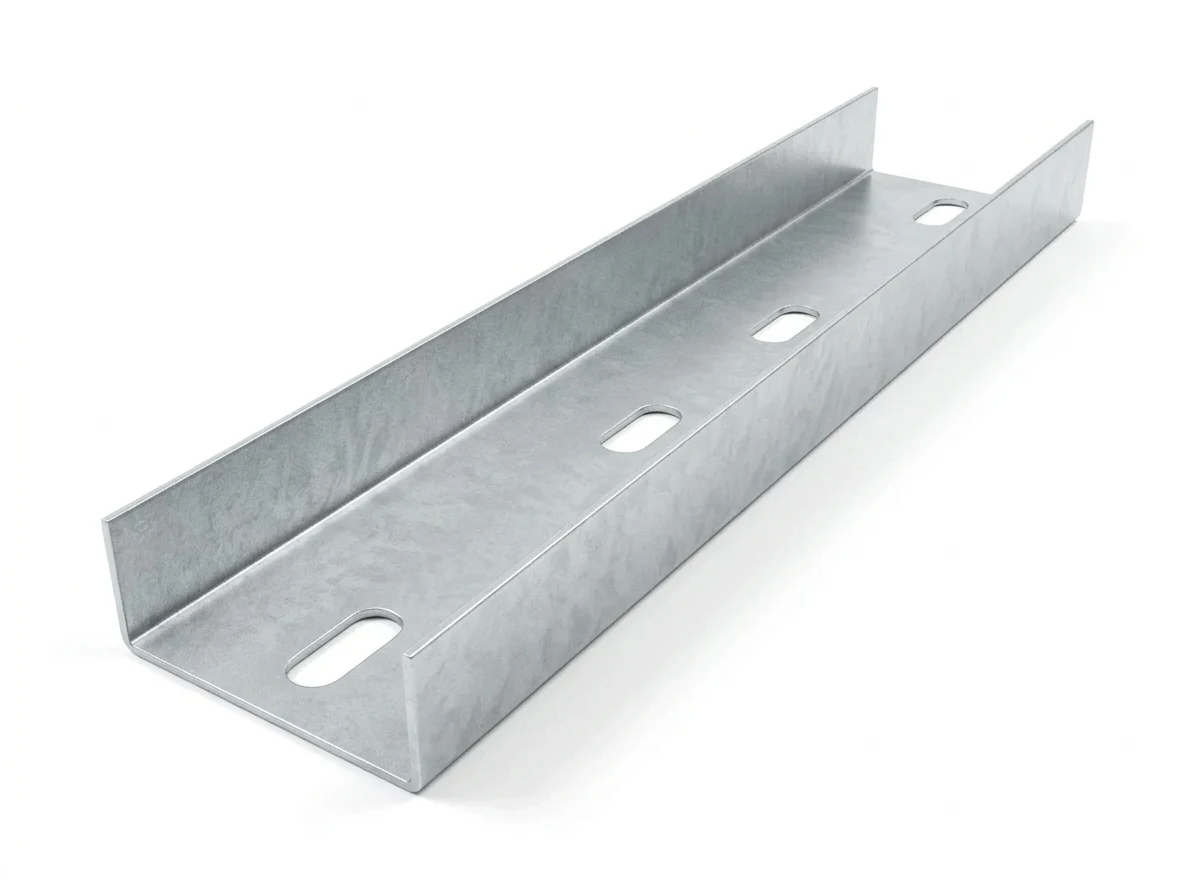

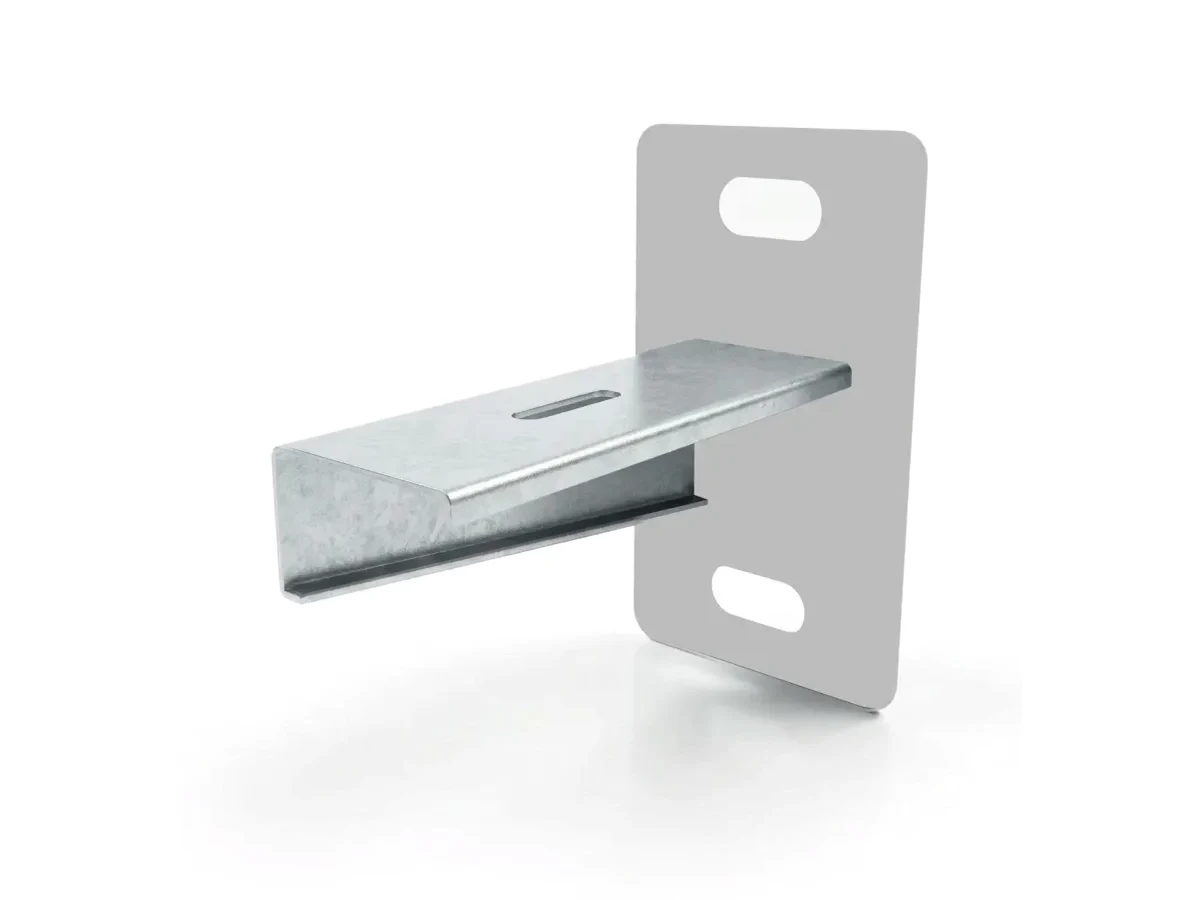

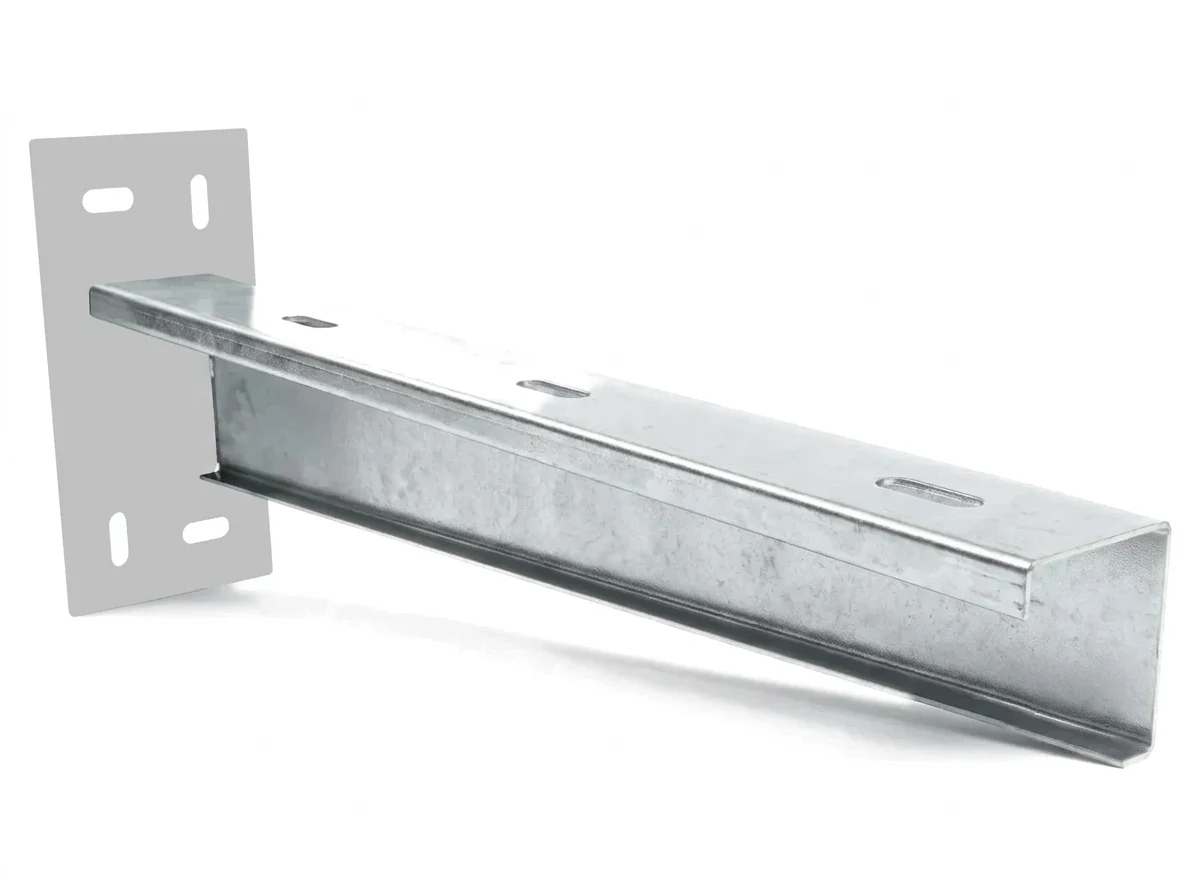

Yılsa Transfer Pres Hattı; rulo açıcı, doğrultma ve sürme, delme, kesme ve bükme ünitelerinin tek bir ana gövdede otomatik olarak birleştiği monolitik bir sistemdir. Kablo taşıma sistemlerinin normal ve ağır hizmet duvar konsolu üst parçalarını ve tijli tavan sistemlerinde kullanılan tava askı profillerini tam otomatik üretir.
100–600 mm arasındaki tüm boylar tek rulo sac genişliği ve tek kalıp seti ile üretildiği için her boy için ayrı kalıp yatırımına ve çok sayıda rulo stoğuna gerek kalmaz.
Rulo Açma & Doğrultma
2.000 kg'a kadar rulo sac, hidrolik mandrel genişletmeli rulo açıcıdan doğrultma ve sürme ünitesine verilir; sac düzleştirilerek pres istasyonlarına senkronize şekilde beslenir.
Delme, Kesme, Bükme & Robot Transferi
Hidrolik transfer pres sacı deler, istenen boyda keser ve büker. Parça istasyonlar arasında konum kontrollü, döner kafalı 2 eksenli lineer robot ile taşınır; kalıplar 1.2379 Böhler çeliğinden, 60 HRC sertliktedir.
Dijital Reçete & Tek Operatör
Boy değişimi mekanik ayar gerektirmeden PLC + HMI ekranından dijital reçete ile yapılır. Hat 1,5 mm'ye kadar sacla, insan müdahalesi olmadan dakikada 5–6 adet üretir. Başında tek bir ustabaşı yeterlidir; operatör aynı anda diğer üretim hatlarıyla da ilgilenebilir.
Hattı Oluşturan Makineler
Rulo Açıcı
Mekanik ve Hidrolik Rulo Sac Açma Makinesi
300 kg'dan 10 tona kadar farklı kapasite, rulo genişliği ve iç-dış çap seçenekleriyle üretilen; mekanik ve hidrolik modelleriyle her tür sac rulosunu üretim hattına kontrollü şekilde besleyen YILSA rulo açıcıları (rulo sac açma makineleri).
Bu hatta 2.000 kg kapasiteli, 450 mm'ye kadar rulo enine uygun model kullanılır.
Doğrultma ve Sürme
Sac Doğrultma ve Besleme Ünitesi
Rulo açıcıdan gelen sacı doğrultma merdaneleriyle düzleyip çektirme merdaneleriyle hattın sonraki ünitesine (pres, giyotin, rollform) senkronize şekilde süren ünite; farklı genişlik ve kalınlık seçenekleriyle hattın ihtiyacına göre üretilir.
Bu hatta giyotinsiz model kullanılır; sac doğrudan transfer prese beslenir ve preste kesilir.

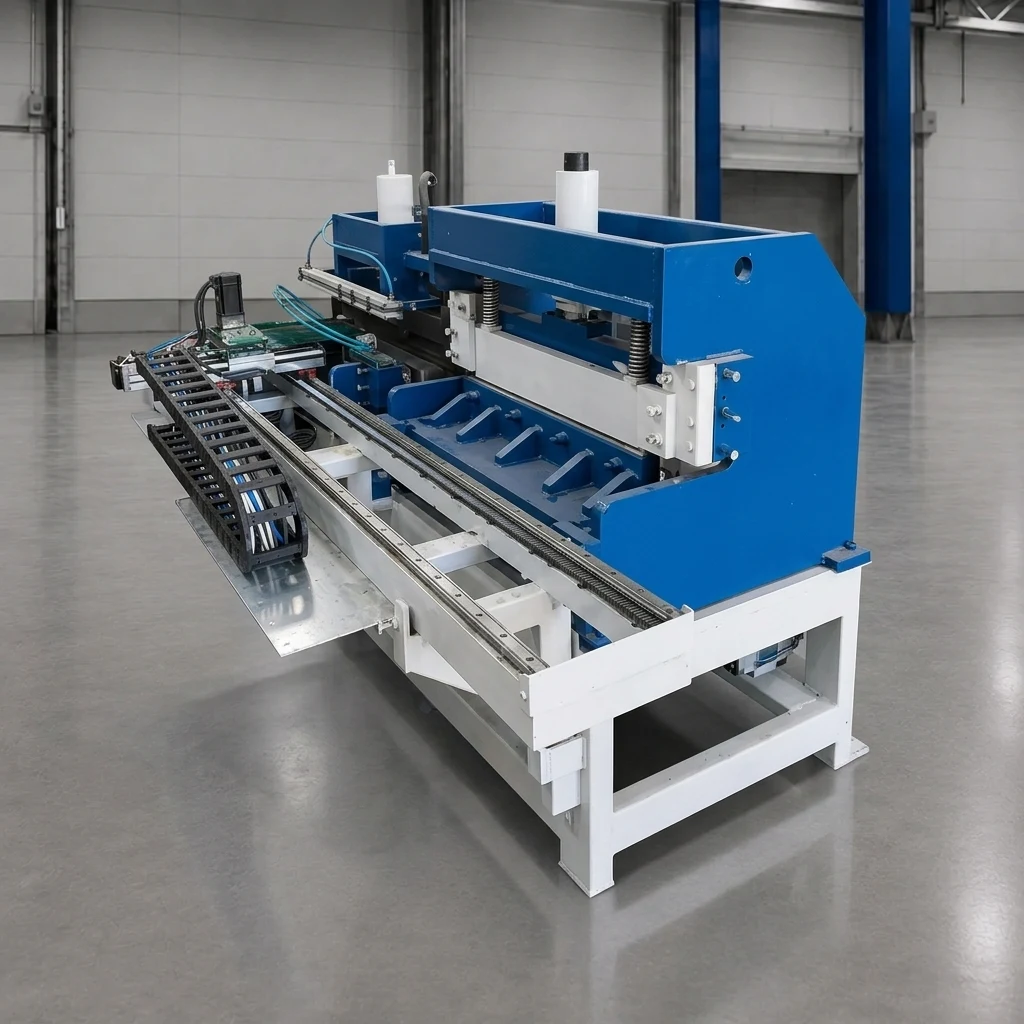

Transfer Pres
Robot Transferli Hidrolik Delme, Kesme ve Bükme Presi
Delme, kesme ve bükme istasyonlarını tek gövdede birleştiren, parçayı 2 eksenli lineer robotla taşıyan; normal ve ağır hizmet duvar konsolu üst parçalarını ve tava askı profillerini 100–600 mm arasındaki tüm boylarda tek kalıpla üreten hidrolik transfer pres.
