دستگاه پروفیل C سوراخ‌دار
خطی برای تولید پروفیل‌های C سوراخ‌دار از ورق کلاف که به‌عنوان سازه باربر در نیروگاه‌های خورشیدی به کار می‌روند.

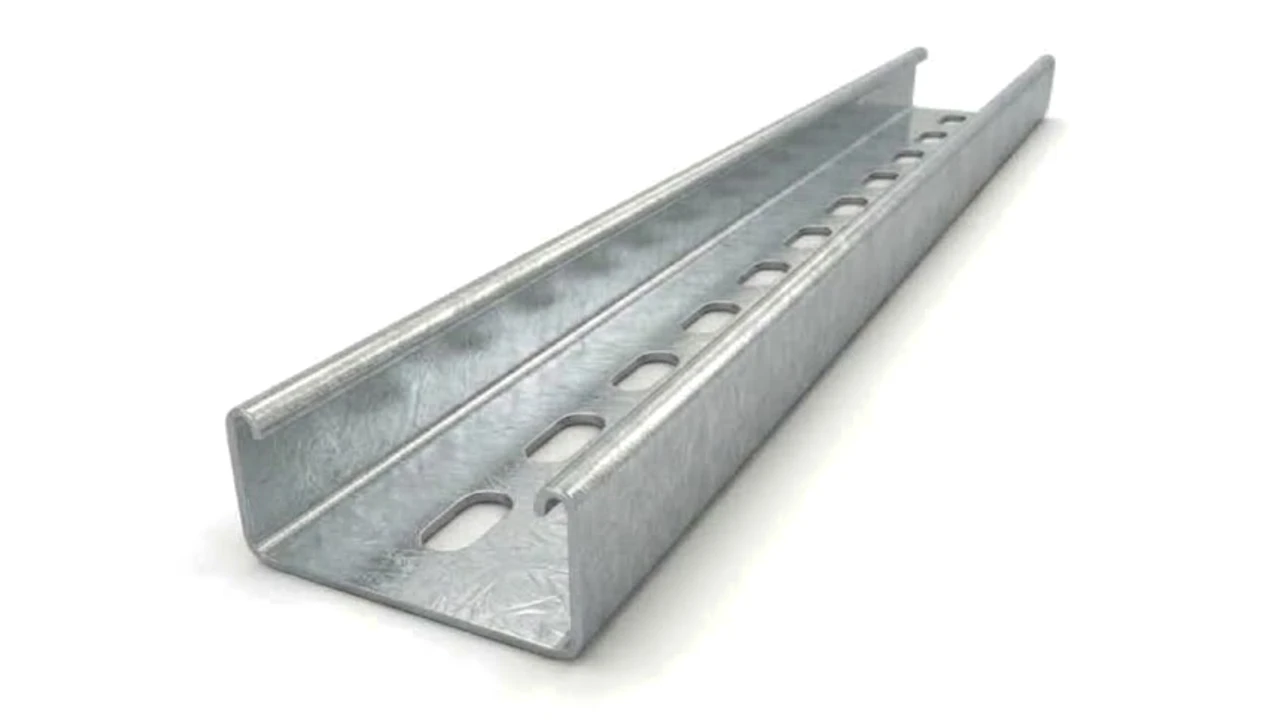

پروفیل باربر C سوراخ‌دار نیروگاه خورشیدی
پروفیل سازه خورشیدی با سوراخ‌های نصب از فولاد گالوانیزه.
کاربردها و صنایع
- سازه‌های باربر نیروگاه‌های خورشیدی زمینی
- پروفیل‌های نصب پنل روی بام
- سازه‌های کشاورزی-خورشیدی و سایبان پارکینگ
- پایه‌های گالوانیزه پنل خورشیدی مقاوم در برابر شرایط جوی
تحلیل فناوری مهندسی و تولید
ویژگی‌های اصلی راهکاری که تیم تحقیق و توسعه YILSA توسعه داده است
01.تولید پروفیل باربر خورشیدی
پروفیل‌های باربر در نیروگاه‌های خورشیدی در معرض بار باد و برف هستند. دستگاه ورق کلاف گالوانیزه را گام به گام خم می‌کند و به پروفیل باربر با مقطع C تبدیل می‌کند؛ ابعاد پروفیل بر اساس پروژه تعیین می‌شود.
02.سوراخ‌کاری و نشانه‌گذاری درون خط
برای نصب سریع در محل، سوراخ‌های پیچ باید دقیقاً در جای خود باشند. سوراخ‌ها درون خط ایجاد می‌شوند و در صورت نیاز کد پروژه یا طول روی پروفیل درج می‌شود.
03.برش طولی با قیچی پرنده
پروفیل‌های خم‌شده و سوراخ‌شده با قیچی پرنده بدون توقف خط به طول‌های پروژه بریده می‌شوند؛ لبه‌ها بدون پلیسه‌اند و در محل نیاز به کار اضافه ندارند.
مشخصات فنی
ویژگی‌های اصلی محصول و دستگاه
پروفیل
- مقطع
- پروفیل C (ابعاد طبق پروژه)
- مواد اولیه
- ورق کلاف فولاد گالوانیزه
- سوراخ‌ها
- سوراخ‌های نصب بیضی / گرد طبق پروژه
- طول پروفیل
- طبق سفارش
ساختار خط
- تغذیه
- کلاف‌بازکن و صاف‌کن
- سوراخ‌کاری
- سوراخ‌کاری درون خط
- شکل‌دهی
- گروه رول فرمینگ مخصوص پروفیل
- برش
- قیچی پرنده
پروژه دستگاه پروفیل C سوراخ‌دار دارید؟
YILSA می‌تواند خط پروفیل C سوراخ‌دار را مطابق نیاز شرکت شما به ابعاد، سرعت و ظرفیت، به‌صورت کلید در دست طراحی و تولید کند. نقشه فنی و نیازهای خود را بفرستید تا پیشنهاد مهندسی دریافت کنید.
