دستگاه پروفیل AHP
خطی که پروفیل سنگین AHP به ابعاد ۴۷ × ۲۷ میلی‌متر، مورد استفاده در سیستم‌های آویز سینی و نردبان کابل، را از ورق کلاف سوراخ‌کاری و رول فرمینگ می‌کند.

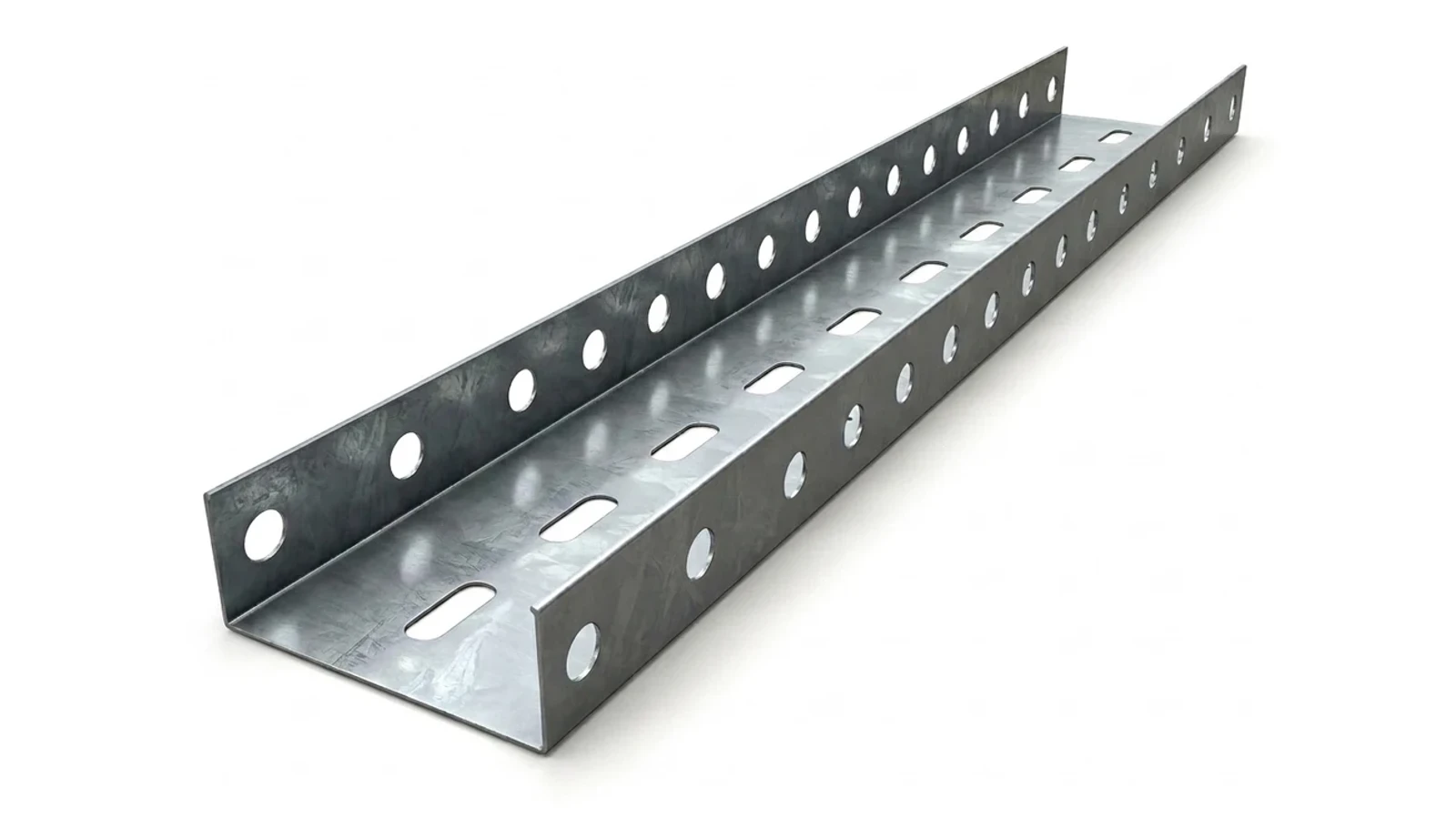

پروفیل سنگین (AHP) — ۴۷ × ۲۷ میلی‌متر
پروفیل باربر فولادی گالوانیزه با سوراخ‌های نصب برای آویزان کردن سینی و نردبان کابل سنگین از سقف یا دیوار.
کاربردها و صنایع
- آویزان کردن سینی کابل سنگین از سقف و دیوار
- سیستم‌های آویز باربر نردبان کابل
- راهکارهای آویز ماژولار با براکت‌های AHP و آویزهای سقفی
- تأسیسات برق در کارخانه‌ها، ساختمان‌های تجاری و پروژه‌های زیرساختی
تحلیل فناوری مهندسی و تولید
ویژگی‌های اصلی راهکاری که تیم تحقیق و توسعه YILSA توسعه داده است
01.سیستم آویز AHP و ساختار پروفیل
AHP پروفیل باربر سیستم‌های آویز سینی کابل YILSA است. این پروفیل با عرض ۴۷ و ارتفاع ۲۷ میلی‌متر همراه با براکت‌های AHP و آویزهای سقفی، سینی و نردبان کابل سنگین را روی سقف یا دیوار نگه می‌دارد.
پروفیل در ضخامت‌های ۱٫۲، ۱٫۵، ۲٫۰ و ۳٫۰ میلی‌متر و طول‌های ۲٫۴، ۲٫۵ یا ۳ متر تولید می‌شود تا برای بارهای مختلف گزینه داشته باشد.
02.سوراخ‌های نصب بدون توقف با Rotary Punch
سوراخ‌های نصب با فناوری ثبت‌شده Rotary Punch شرکت YILSA بدون توقف ورق ایجاد می‌شوند. چون توقف-حرکت وجود ندارد، سرعت تولید حفظ می‌شود، لبه سوراخ‌ها بدون پلیسه است و مصرف انرژی پایین می‌ماند.
03.رول فرمینگ و برش طولی
نوار سوراخ‌شده در گروه رول فرمینگ مخصوص پروفیل، گام به گام به مقطع AHP درمی‌آید و به طول مورد نیاز بریده می‌شود. خط با PLC و صفحه لمسی کنترل می‌شود.
مشخصات فنی
ویژگی‌های اصلی محصول و دستگاه
مشخصات محصول
- مقطع پروفیل
- ۴۷ × ۲۷ میلی‌متر
- ضخامت ورق
- ۱٫۲ / ۱٫۵ / ۲٫۰ / ۳٫۰ میلی‌متر
- طول پروفیل
- ۲٫۴، ۲٫۵ یا ۳ متر
- مواد اولیه
- ورق پیش‌گالوانیزه یا سیاه (St37)
ساختار خط
- سوراخ‌کاری
- Rotary Punch (پیوسته)
- شکل‌دهی
- گروه رول فرمینگ مخصوص پروفیل
- برش طولی
- گیوتین یا قیچی پرنده
- کنترل
- PLC + HMI لمسی
پروژه دستگاه پروفیل AHP دارید؟
YILSA می‌تواند خط پروفیل AHP را مطابق نیاز شرکت شما به ابعاد، سرعت و ظرفیت، به‌صورت کلید در دست طراحی و تولید کند. نقشه فنی و نیازهای خود را بفرستید تا پیشنهاد مهندسی دریافت کنید.
