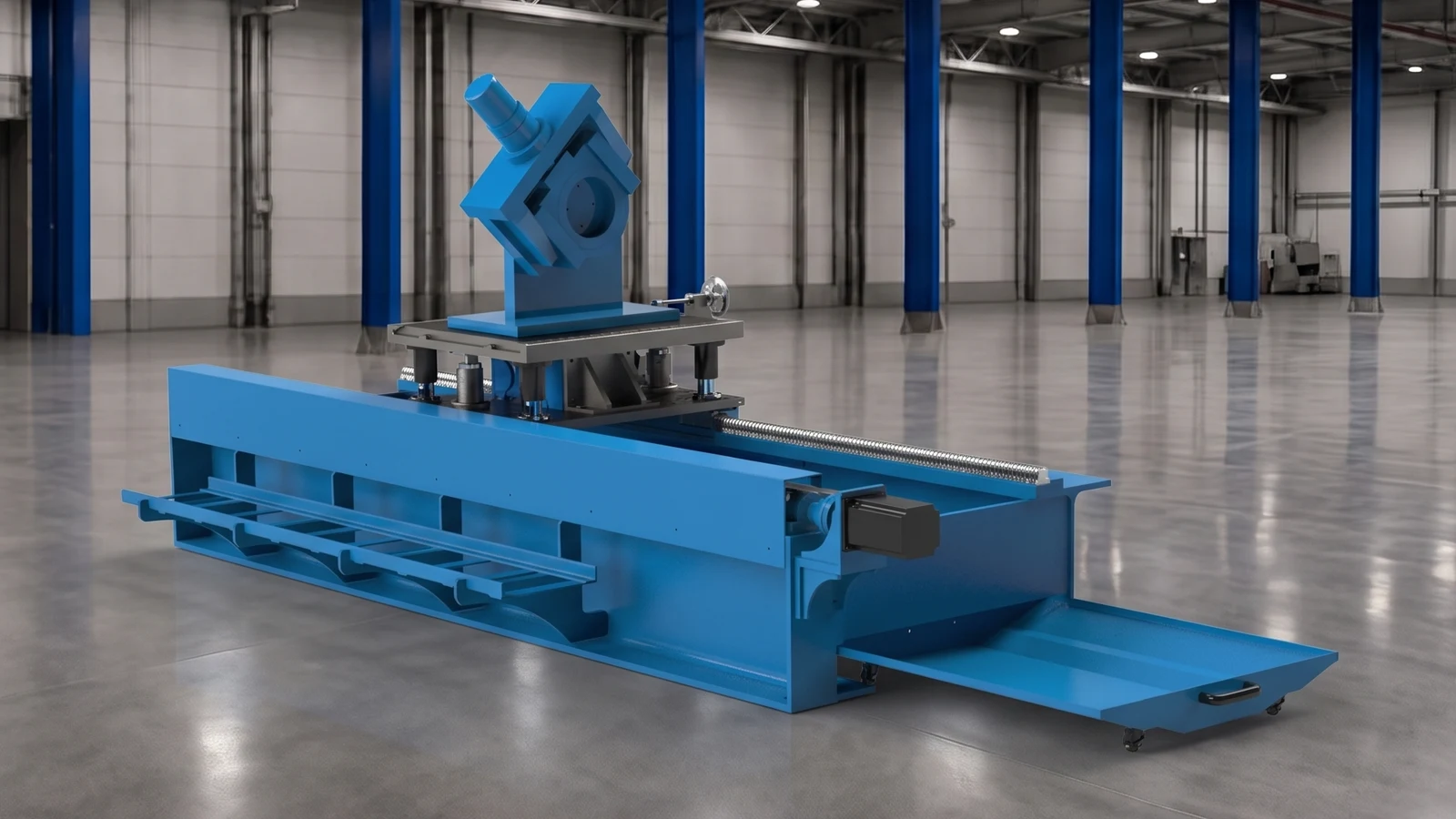

أنظمة المقص الطائر
نظام مقص طائر يقص المادة بالطول المطلوب دون إيقافها على خطوط التشكيل بالدرفلة وخطوط المقاطع المستمرة.
مقاطع وقطع صاج تُقص دون إيقاف الخط
نظام قص طائر يتحرك مع الخط ويقص المقطع بزاوية قائمة ودون نتوءات ودون تشويهه.
مجالات الاستخدام والقطاعات
- أتمتة القص في خطوط تشكيل حوامل الكابلات والمقاطع
- مراكز خدمة الفولاذ وخطوط القص بالطول
- مقاطع هياكل الطاقة الشمسية ووحدات قص المدادات C/Z
- التكامل مع آلات ثني الأنابيب والمقاطع في الصناعات الثقيلة
تحليل التقنيات الهندسية والتصنيعية
السمات الأساسية للحل الذي طوّره فريق البحث والتطوير في YILSA
01.مبدأ عمل المقص الطائر
في خطوط التشكيل بالدرفلة المستمرة يؤدي إيقاف المادة للقص إلى خفض سرعة الخط. في المقص الطائر تُضبط عربة القص على سرعة المقطع بواسطة محرك سيرفو؛ وما إن تتطابق السرعتان حتى تنزل الشفرة وتقص القطعة بزاوية قائمة.
بعد القص تعود العربة إلى نقطة البداية استعدادًا للقصة التالية.
02.شفرات مخصّصة للمقطع
تُصمم أطقم الشفرات وفق هندسة المقطع ولا تُحدث انثناءً أو انسحاقًا في جدرانه. وتُصنع الشفرات من فولاذ العدة 1.2379 (D2).
03.تشغيل سهل عبر PLC
يُدخل طول القص والعدد عبر PLC وشاشة اللمس، ويمكن حفظ وصفات للطلبيات المختلفة.
المواصفات الفنية
الخصائص الأساسية للمنتج والآلة
القص
- طريقة القص
- قص طائر دون إيقاف الخط
- طول القص
- قابل للبرمجة
- مادة الشفرة
- فولاذ العدة 1.2379 (D2)
- نوع الشفرة
- طقم شفرات ذكر–أنثى مخصّص للمقطع
الحركة والتحكم
- تحريك العربة
- محرك سيرفو
- تحريك القص
- هيدروليكي أو لامركزي
- التحكم
- PLC + شاشة HMI تعمل باللمس
- التكامل
- قابل للتركيب على خطوط التشكيل القائمة
هل لديك مشروع نظام مقص طائر؟
تستطيع YILSA تصميم وتصنيع نظام المقص الطائر بنظام تسليم مفتاح وفق متطلبات شركتك من المقاسات والسرعة والطاقة الإنتاجية. أرسل الرسم الفني ومتطلباتك لتحصل على عرض هندسي.
