آلة سكة DIN
آلة Rotary Punch تثقّب لفائف الصاج دون إيقافها، تُستخدم في مرحلة التثقيب ضمن خط إنتاج سكك DIN.
شريط سكة DIN المثقب

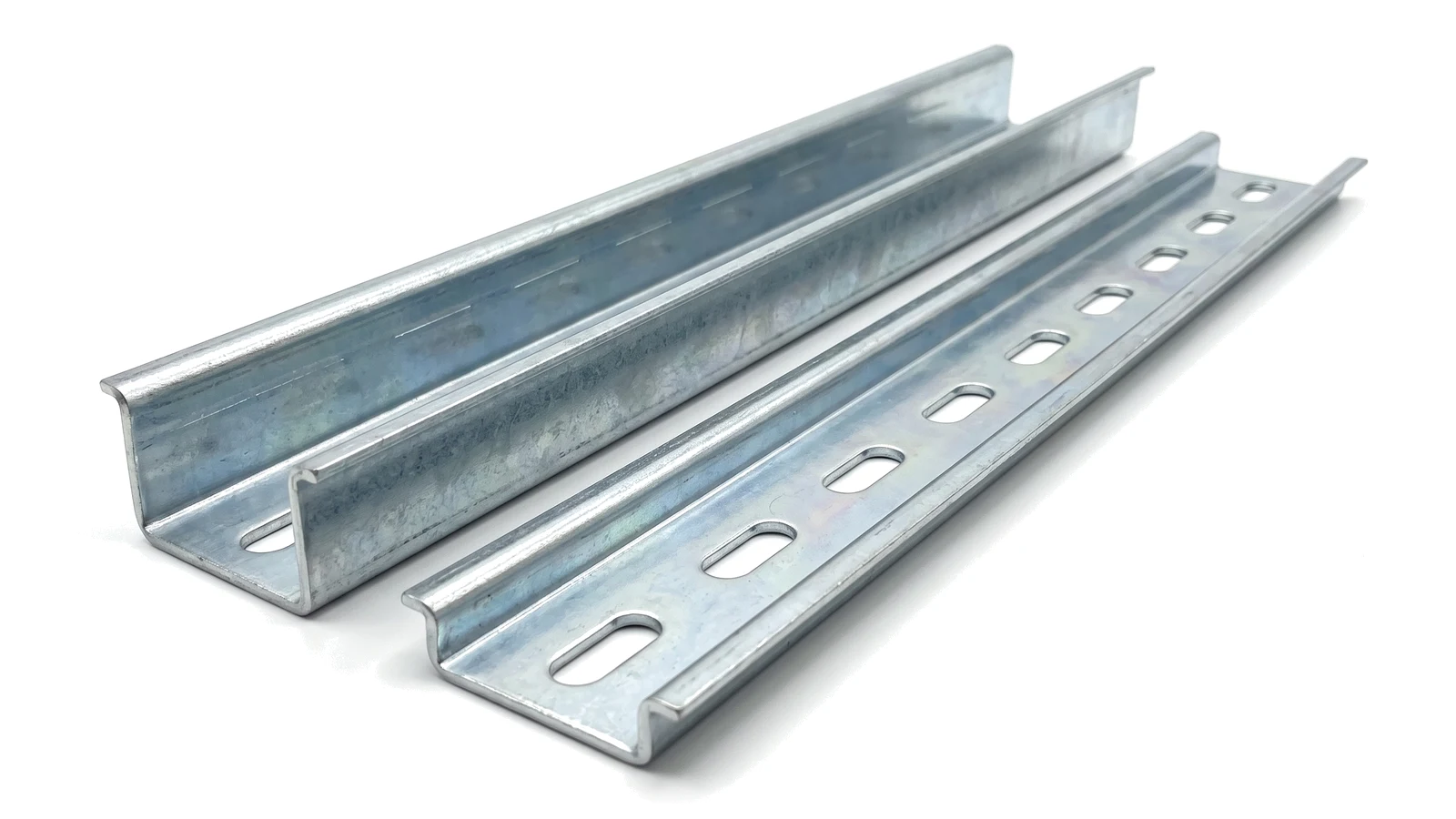

الشريط المسطح المثقب قبل ثني سكة DIN: عرض 45–60 مم، سماكة 1–1.5 مم، طول 2 م.
مجالات الاستخدام والقطاعات
- سكك تركيب القواطع والأطراف في اللوحات الكهربائية
- مرحلة التثقيب المتسلسل في خطوط إنتاج سكك DIN
- إنتاج سكك بعروض وسماكات مختلفة
- سكك تركيب للمصاهر والمرحّلات وأتمتة المباني
تحليل التقنيات الهندسية والتصنيعية
السمات الأساسية للحل الذي طوّره فريق البحث والتطوير في YILSA
01.تثقيب سكك DIN بتقنية Rotary Punch
تثقّب الآلة الصاج دون إيقافه بقوالب ذكر وأنثى مثبتة على أسطوانتين دوارتين متجاورتين. صُممت لمرحلة التثقيب المتسلسل في خط إنتاج سكك DIN، وتعمل مع سكك بعروض وسماكات مختلفة.
02.محطتا تثقيب متتاليتان
لأن ثقوب سكة DIN متقاربة جدًا، توجد على الهيكل نفسه محطتا تثقيب متتاليتان. وتحافظ أدلة النزع التي ترافق الصاج عبر المحطتين على ثباته عموديًا وتمنع انثناءه غير المرغوب.
03.تغيير سهل للقوالب
تُثبَّت المخارز جانبيًا على الأسطوانات ببراغي تثبيت؛ وبفكّها تُنزع القوالب بسهولة وتُركَّب قوالب مشحوذة أو جديدة.
تُصنع القوالب من فولاذ العدة Böhler 1.2379 (D2) بصلادة 60 HRC ولها هامش شحذ 6 مم؛ وبعد الشحذ تُضاف تحتها رقائق وتُستخدم من جديد.
المواصفات الفنية
الخصائص الأساسية للمنتج والآلة
المنتج
- عرض الشريط
- 45 – 60 مم (قبل الثني)
- الطول
- 2 m
- سماكة الصاج
- 1 – 1.5 مم
- المادة
- صاج St37 مجلفن مسبقًا أو أسود
الآلة
- تقنية التثقيب
- Rotary Punch
- سرعة التثقيب
- حتى 24 م/دقيقة
- محطات التثقيب
- 2، متتاليتان
- فولاذ القوالب
- 1.2379 (D2)، 60 HRC
هل لديك مشروع آلة سكة DIN؟
تستطيع YILSA تصميم وتصنيع خط سكك DIN بنظام تسليم مفتاح وفق متطلبات شركتك من المقاسات والسرعة والطاقة الإنتاجية. أرسل الرسم الفني ومتطلباتك لتحصل على عرض هندسي.
